Deux systèmes fiables : la vis à double filetage (percez le sommet de la tuile, vissez dans le chevron, joint EPDM assure l'étanchéité) ou le crochet universel ESDEC/K2 (glisse sous la tuile, pince le liteau, zéro perçage). Dans les deux cas, des crochets anti-glissement sur les tuiles adjacentes sont obligatoires. Budget fixation : 50 à 55 €/m².
Tuile canal : caractéristiques et pourquoi c'est complexe
La tuile canal fonctionne sur un principe d'emboîtement : une tuile "de courant" (retournée, elle forme la gouttière) et une tuile "de couvert" (posée par-dessus). Aucune n'est vissée ni collée. C'est ce système qui soulève 3 contraintes techniques majeures pour fixer des panneaux solaires :
- Une surface irrégulière : Les "vagues" de la toiture empêchent d'utiliser des rails plats classiques. Il faut du matériel réglable en hauteur.
- Une étanchéité précaire : Seule la superposition des tuiles bloque l'eau. Soulever ou percer le mauvais endroit provoque des infiltrations immédiates dans la charpente.
- Le piège des tuiles lisses (anciennes) vs à talon (modernes) : Les tuiles canal anciennes tiennent uniquement par gravité. Elles glissent facilement au moindre appui ou vibration. Les tuiles modernes possèdent un ergot (talon) qui s'accroche au liteau. Si vous avez des tuiles lisses, les crochets anti-glissement ne sont pas une option, c'est une obligation absolue.

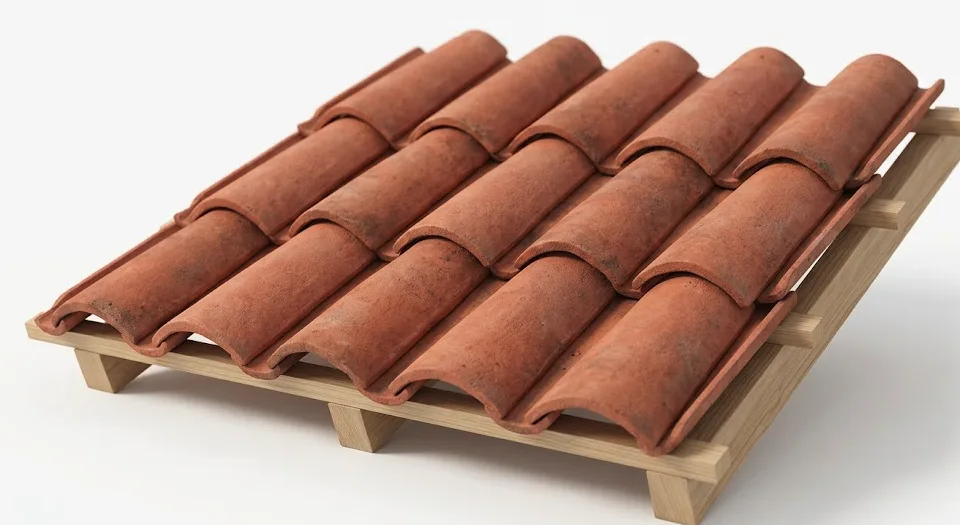

L'emboîtement tuile de courant / tuile de couvert : le principe qui rend la fixation solaire spécifique.
Avantages et inconvénients d'une installation sur tuiles canal
| ✅ Avantages | ❌ Inconvénients |
|---|---|
| Ventilation optimale : L'espace sous la courbure de la tuile crée un couloir d'air naturel. Les panneaux restent plus froids en été, leur rendement est meilleur. | Fragilité de la terre cuite : La tuile casse facilement si on marche dessus ou si on serre un crochet métallique sans entretoise amortisseur. |
| Support durable : La terre cuite canal dure plusieurs décennies. Une fois votre fixation bien posée, le toit ne bougera pas. | Effet voile (Mistral/Tramontane) : Les tuiles étant peu fixées à l'origine, les vents forts peuvent s'engouffrer sous les panneaux et soulever la couverture tout autour de l'installation. |
| Esthétique préservée : Les systèmes à rails noirs en aluminium se fondent très bien sur la tuile canal. | Risque de glissement : Les vibrations permanentes du vent sur les panneaux font descendre les tuiles lisses si elles ne sont pas sécurisées par des crochets. |
Quel est le coût d'une fixation pour tuile canal ?
Le matériel de fixation spécifique à la tuile canal revient en moyenne à 50 € à 55 € par mètre carré (coût du système de fixation seul : crochets, rails aluminium, étriers, vis double filetage, joints EPDM). Ce budget ne comprend pas les panneaux, les onduleurs, ni la main d'œuvre.
Ne lésinez jamais sur la qualité des ancrages. Un kit bas de gamme brisera vos tuiles au serrage. La réparation de toiture qui s'ensuit coûte dix fois le prix du kit économisé.
Comment installer des panneaux solaires sur une toiture en tuile canal ?
Le matériel et les outils nécessaires
| Matériel | Utilité |
|---|---|
| Vis à double filetage (avec rondelle EPDM) | Traverse le sommet de la tuile de courant et s'ancre dans le chevron. Le joint d'étanchéité EPDM bloque l'eau au point de perçage. |
| Crochets universels (ESDEC ClickFit Evo, K2) | S'insèrent entre deux tuiles sans les percer. Pincent le liteau ou le chevron grâce à leur mécanisme de serrage. |
| Crochets anti-glissement tuile | Petits crochets inox qui bloquent les tuiles canal adjacentes pour empêcher leur descente progressive vers la gouttière. |
| Rails aluminium profilés | Support horizontal sur lequel les panneaux viennent se poser et se verrouiller via des étriers. |
| Visseuse + clé à douille 18mm | Pour l'ancrage dans le bois de charpente et le serrage des étriers. |
| Cordeau à tracer + niveau | Garantir l'alignement parfait des rails malgré les irrégularités de la surface. |

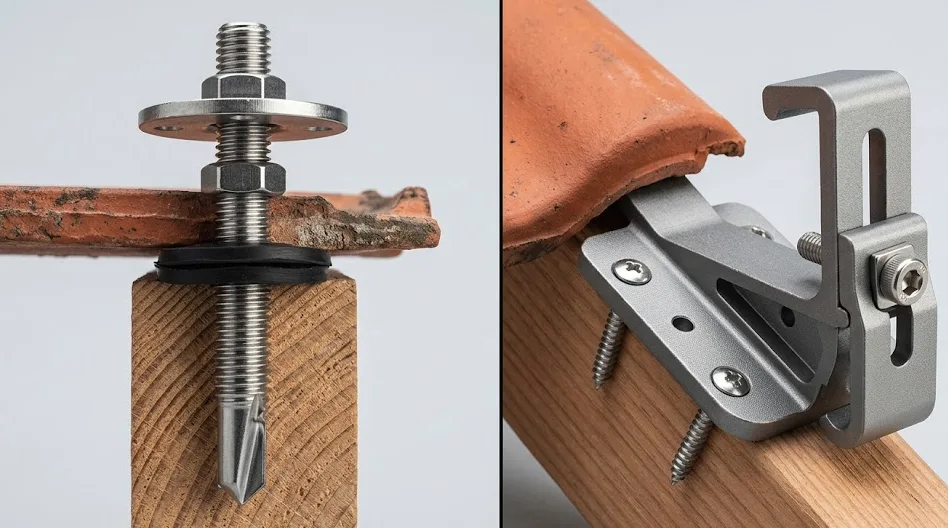

À gauche, la vis à double filetage avec joint EPDM. À droite, le crochet universel qui pince le liteau sans percer la tuile.
Les étapes de pose pas-à-pas
- Repérage et détuilage : Identifiez l'emplacement de vos chevrons sous la couverture. Retirez délicatement les tuiles "de couvert" aux futurs points d'ancrage, espacés généralement de 80 à 120 cm.
- Ancrage dans la charpente :
— Vis à double filetage : Percez le sommet de la tuile de courant, vissez dans le chevron jusqu'à écraser la rondelle EPDM qui assure l'étanchéité.
— Crochet universel : Glissez le crochet dans l'interstice pour pincer le liteau ou le chevron, sans perçage de la terre cuite. - Sécurisation des tuiles adjacentes : Posez les crochets anti-glissement sur les tuiles canal autour des fixations. C'est l'étape que la plupart des installations bâclées sautent, et qui génère des problèmes deux ans plus tard.
- Montage des rails aluminium : Fixez les rails sur les ancrages. Utilisez le réglage en hauteur (jusqu'à 10° de compensation) pour obtenir un plan parfaitement horizontal malgré les irrégularités du toit.
- Verrouillage des panneaux : Posez les panneaux sur les rails, raccordez les câbles, reliez les griffes de mise à la terre, et serrez les étriers finaux et intermédiaires.
Cas spécifique : fixation sur tuile canal sans contre-chevrons
C'est la situation la plus courante sur les vieilles charpentes du Sud. Sans contre-chevron, il est rarissime que l'espacement des chevrons tombe pile sous le sommet de la courbe de la tuile canal — là où doit passer la vis ou le crochet. Fixer directement dans un liteau trop mince est dangereux : il ne tiendra pas sous l'effet de portance d'un vent fort.
💡 Retour de chantier : Sur un projet près de Montpellier, la charpente ne comportait aucun contre-chevron. Les chevrons tombaient systématiquement dans le creux de la tuile, jamais sur le sommet. On ne pouvait ni percer ni accrocher correctement. On a fabriqué des platines de bois en fixant des lames de terrasse de 27 mm directement sur les chevrons existants. Ça nous a pris une matinée. Depuis, la structure encaisse les coups de Tramontane sans bouger d'un millimètre.
La solution "litelage de renfort" : Vissez des chutes de bois épais (lames de terrasse de 27 mm) à l'horizontale sur les chevrons existants. Cette platine large et solide vous permet de placer vos crochets ou vis exactement là où la courbure de la tuile l'exige. Pré-percez le bois avant de visser pour éviter de le fendre, et frottez vos vis au savon pour faciliter l'entrée.

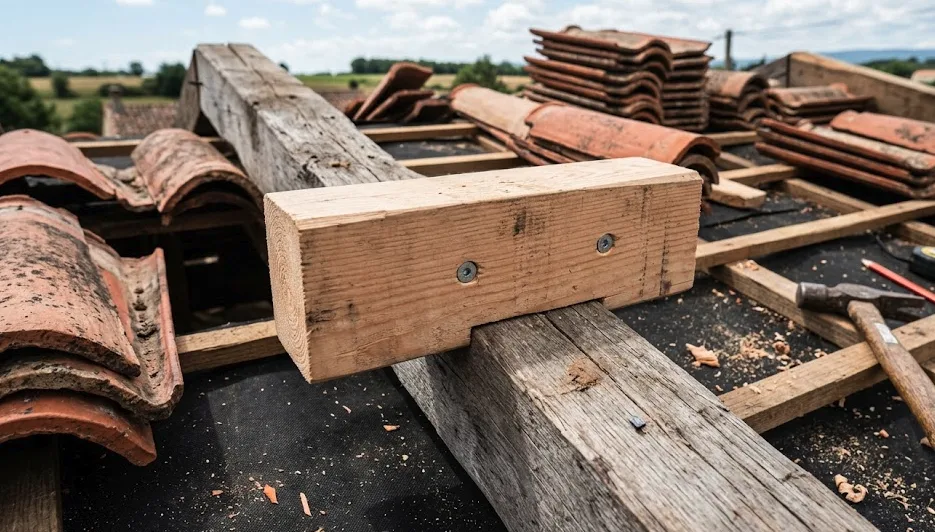

La platine de bois fixée sur le chevron : la solution de terrain pour les charpentes sans contre-chevrons.
Questions fréquentes (FAQ)
Faut-il obligatoirement percer les tuiles canal ?
Non. Si vous utilisez un système à crochets universels (ESDEC ClickFit Evo, K2), le crochet se glisse dans l'interstice entre deux tuiles pour pincer la charpente sans percer la terre cuite. Le perçage n'est requis qu'avec la vis à double filetage, et dans ce cas le joint EPDM assure une étanchéité totale au point de perçage.
Comment remplacer une tuile canal cassée sous un panneau ?
C'est la hantise de tous les propriétaires. Si vous avez utilisé des vis à double filetage réglables en hauteur, l'espace sous le panneau est suffisant pour manœuvrer. On fait glisser la tuile cassée vers la gouttière et on remonte une tuile de remplacement en la poussant le long de la tuile de courant, sans démonter les rails. Avec des crochets trop bas, le démontage partiel du rail devient inévitable.
Peut-on installer des micro-onduleurs avec les vagues de la tuile canal ?
Oui, mais la hauteur de rail est critique. La bosse formée par la tuile de couvert peut remonter jusqu'à 10-15 cm. Le boîtier du micro-onduleur ne doit jamais être en contact avec la tuile : il a besoin d'au moins 3 à 5 cm d'air libre pour se refroidir correctement. Si le rail est trop bas, l'onduleur surchauffe et bride votre production, voire se dégrade prématurément. Ajustez la hauteur de vos fixations en conséquence avant de serrer définitivement.
