Chainage horizontal mur parpaing :
mise en œuvre, ferraillage et règles de pose (2026)

Calculateur — combien de chaînages et de béton pour mon mur ?

Renseignez les dimensions de votre mur. L'outil calcule instantanément le nombre de chaînages à poser, leur position et le volume de béton à commander — avec les règles du DTU 20.1 appliquées à votre cas.

À quoi sert le chaînage horizontal dans un mur en parpaing ?

Le chaînage horizontal, c'est une bande de béton armé coulée en continu dans l'épaisseur du mur. Sur le principe d'une ceinture, elle relie toutes les parois entre elles et les empêche de s'écarter. Un mur en parpaing non chaîné, sous l'effet des charges verticales et des variations thermiques, va progressivement travailler. Les blocs bougent de quelques millimètres par an. Sur dix ans, c'est une fissure franche qui s'ouvre.

Concrètement, le chaînage horizontal remplit quatre fonctions dans la maçonnerie porteuse et de remplissage :

• Relier horizontalement les murs et les poteaux entre eux sur tout le périmètre de la construction.
• S'opposer aux efforts de traction qui écartent les parois sous les charges verticales et latérales.
• Répartir les charges de façon uniforme sur l'ensemble de la structure.
• Contribuer à la stabilité globale de l'ouvrage, en zone courante comme en zone sismique.

Le chaînage horizontal n'est pas le seul type de chaînage en maçonnerie. Il travaille en binôme avec le chaînage vertical (dans les angles et poteaux raidisseurs) et le chaînage incliné (sous les rampants de toiture). Les trois sont complémentaires — mais c'est le chaînage horizontal qui assure la cohésion en plan de l'ouvrage, à chaque niveau.

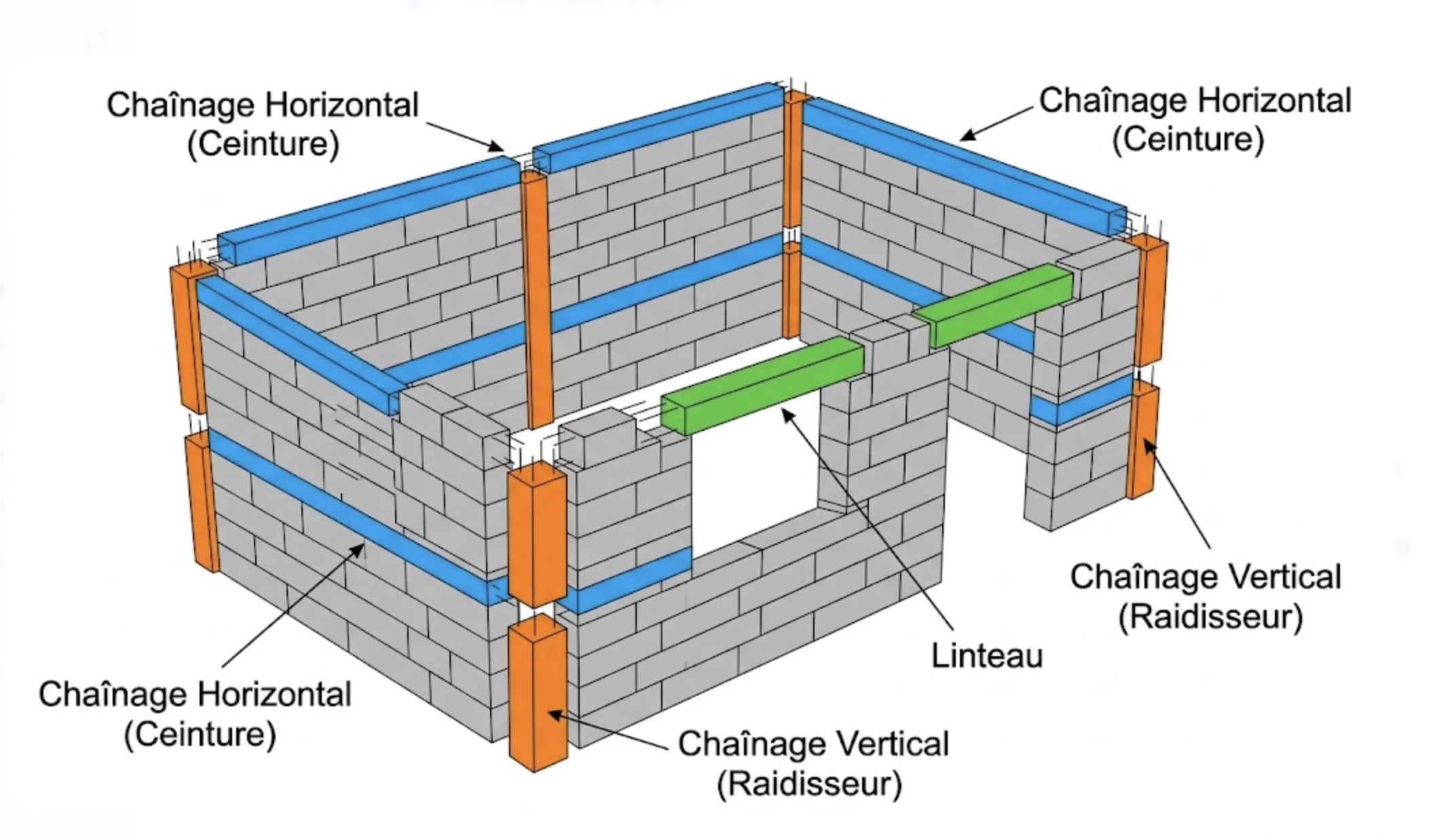

Les différents types de chaînage en maçonnerie

Le chaînage horizontal et le chaînage vertical fonctionnent en binôme. Le vertical ancre la structure de bas en haut ; l'horizontal la boucle à chaque étage. En béton armé, les armatures des deux types sont reliées entre elles par des équerres et des ligatures pour former une cage continue. Si vous prévoyez des poteaux raidisseurs dans votre mur — obligatoires dès que la hauteur dépasse 2 m sans chaînage — les sorties d'armatures verticales doivent être intégrées avant de couler chaque chaînage horizontal.

Comment réaliser un chaînage horizontal sur un mur en parpaing

Choisir son matériau : le bloc en U et ses alternatives

Le standard sur chantier, c'est le bloc en U (aussi appelé parpaing de chaînage). Ce bloc en forme de gouttière ouverte sur le dessus reçoit les armatures, puis le béton coulé vient les noyer. Dimensions courantes : 500 × 150 × 200 mm ou 500 × 200 × 200 mm selon l'épaisseur du mur.

L'avantage du bloc en U sur le coffrage bois classique : il est de la même matière que le parpaing. Quand on vient enduire le mur, la continuité de matériau entre le parpaing et le chaînage évite les fissurations à l'interface. Avec un coffrage bois coulé en place, on obtient une zone béton pleine entourée de parpaing creux — deux matériaux aux comportements thermiques différents, et une ligne de fissure presque garantie dans l'enduit au bout de deux ou trois hivers.

Pour les murs en brique creuse, en béton cellulaire ou en brique de terre cuite, il existe des blocs en U adaptés à chaque matériau — planelles en terre cuite, coffrages perdus, blocs spéciaux. Le principe reste identique : créer un canal continu sur toute la longueur du mur, ferraillé et coulé en béton. Une fois le chaînage posé et le mur monté, la question de la finition se pose rapidement — notre guide sur l'enduit pierre vue couvre les techniques adaptées aux maçonneries apparentes.

Les étapes de mise en œuvre

1. Poser les blocs en U comme des parpaings classiques, alignés par la face intérieure (pas l'extérieure). Le bloc en U est légèrement plus large que le parpaing standard — la face extérieure peut dépasser de 2 à 3 mm, c'est normal.
2. Commencer par les angles. Découper le fond du U dans l'élément d'angle pour assurer la continuité du béton et le passage des armatures d'une rangée à l'autre. Une demi-planelle vient fermer le coffrage en angle. C'est un détail que beaucoup sautent — et c'est là que les fissurations d'angle démarrent.
3. Tendre un cordeau pour aligner les éléments intermédiaires. Même logique que pour la pose des parpaings courants : les extrémités d'abord, le cordeau ensuite, les éléments du milieu en dernier.
4. Arroser les blocs en U avant de couler. Le bloc est poreux — s'il est sec, il absorbe l'eau du béton et le mélange se dessèche trop vite. La résistance finale chute. Saturer à l'eau propre, laisser égoutter deux minutes, puis couler.

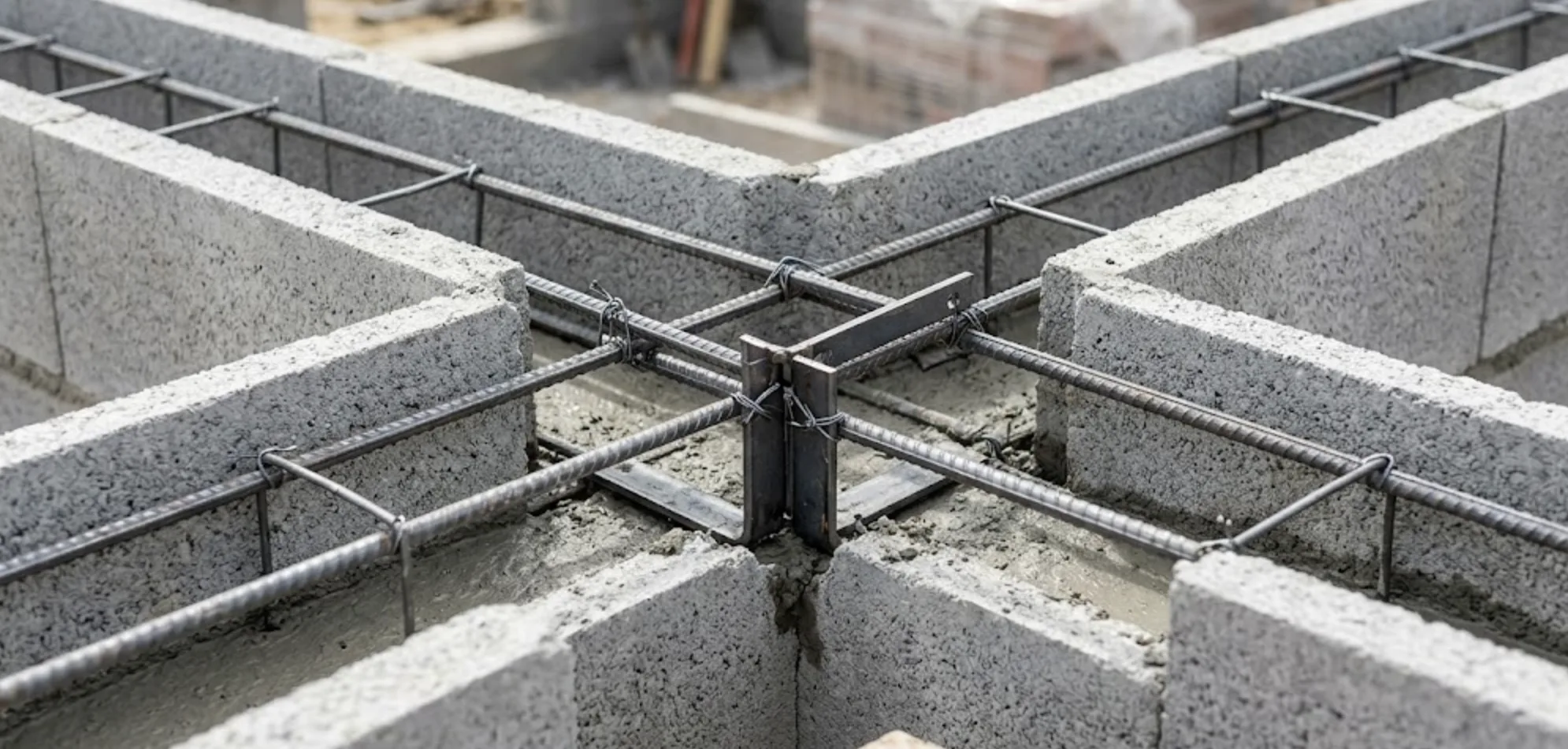

5. Mettre en place le ferraillage : 4 barres HA10 (ferraillage 4×10, nuance E40/EP4/10) posées sur des cales plastique pour assurer l'enrobage. Dans les angles, 2 à 3 équerres par liaison. Si des poteaux raidisseurs sont prévus, ménager les sorties d'armatures verticales avant de couler.
6. Couler le béton dosé à 350 kg de ciment par m³, par couches successives. Vibrer avec une aiguille ou secouer légèrement les armatures pour chasser les bulles d'air qui créent des points faibles.
7. Araser à hauteur du mur avec une taloche ou un bout de règle. La surface doit être plane pour recevoir la prochaine rangée de parpaings ou la finition de couronnement.

"Sur un chantier de clôture, j'ai récupéré un mur où le client avait tout bien fait — bloc en U, ferraillage, béton dosé correctement. Mais il n'avait pas arrosé les blocs avant de couler. Six mois après, l'enduit présentait des fissurations fines sur tout le rang de chaînage. Les blocs secs avaient pompé l'eau du béton. Depuis, c'est la première chose que je vérifie avant de couler : arroser, attendre deux minutes, puis couler. Pas négociable."

Pour les murs longs dépassant 8 à 10 mètres, prévoir un joint de dilatation avant de monter. Le chaînage horizontal, rigide sur toute la longueur, peut générer des contraintes thermiques qui fissurent le mur si aucune discontinuité n'est prévue. Si le mur présente déjà des remontées d'humidité, traiter le problème avant de couler les chaînages — notre guide sur l'assèchement des murs par injection détaille les solutions adaptées.

Combien de chaînages, à quelle hauteur — et combien de béton ?

La règle de base selon le NF DTU 20.1 (juillet 2020, norme de référence pour la maçonnerie de petits éléments) : un chaînage horizontal à chaque niveau de plancher, plus un chaînage de couronnement en tête de mur. Hauteur minimum du chaînage : 15 cm. Le chaînage bas (pied de mur) n'est pas obligatoire — c'est la fondation qui joue ce rôle.

En zones sismiques 3, 4 et 5 (Antilles, certaines zones alpines et pyrénéennes), les chaînages doivent être renforcés : armatures plus nombreuses, ancrages aux poteaux raidisseurs obligatoires, liaison mécanique entre les chaînages horizontaux et verticaux. Vérifier sa zone sur le géoportail BRGM avant de démarrer.

FAQ — Questions fréquentes

Quelle est la différence entre un chaînage horizontal et un chaînage vertical ?

Le chaînage horizontal court à l'horizontale dans l'épaisseur du mur, à chaque niveau de plancher et en couronnement. Il relie les parois en plan et empêche leur écartement. Le chaînage vertical, lui, court de bas en haut dans les angles et poteaux raidisseurs — il relie les chaînages horizontaux de chaque niveau entre eux. Le vertical ancre, l'horizontal boucle. Les armatures des deux sont reliées entre elles par des équerres pour former une cage continue.

Combien de chaînages horizontaux pour un mur de clôture de 2 m ?

Deux. Un chaînage intermédiaire à environ 1 m de hauteur (5e rang de parpaing), ferraillé avec 4 barres HA10, et un chaînage de couronnement sur la dernière rangée. Pour une clôture inférieure à 1,2 m, le seul couronnement suffit en règle générale.

Le chaînage horizontal est-il obligatoire en pied de mur ?

Non. Selon le NF DTU 20.1 et les praticiens expérimentés, le chaînage bas n'est pas obligatoire en pied de mur — c'est la fondation qui joue ce rôle. Le chaînage se positionne en tête de mur et à chaque niveau de plancher. Sur terrain instable ou en zone argileuse, certains maçons l'ajoutent par précaution, mais ce n'est pas une obligation réglementaire pour un mur courant.

Je rehausse un mur existant : dois-je refaire un chaînage horizontal ?

Oui. Le couronnement existant ne vaut plus comme couronnement dès lors que vous montez de nouveaux rangs par-dessus. Il faut un nouveau chaînage en tête de la hauteur totale finale. Si vous rehaussez de plus d'un mètre, prévoir aussi un chaînage intermédiaire dans la nouvelle partie. Notre guide sur rehausser un mur en parpaing existant couvre l'ensemble du processus, de la liaison avec l'ancien chaînage aux finitions.

Peut-on faire un chaînage horizontal sans bloc en U ?

Oui. Le coffrage bois traditionnel (deux joues maintenues par des pointes et des cales, coulage avec les armatures en place) donne un résultat structurel équivalent. L'inconvénient : la zone coulée est en béton plein, les parpaings adjacents sont creux — deux comportements thermiques différents, et une ligne de fissure probable dans l'enduit à l'interface. Le bloc en U, de même matière que le parpaing, évite ce problème.
